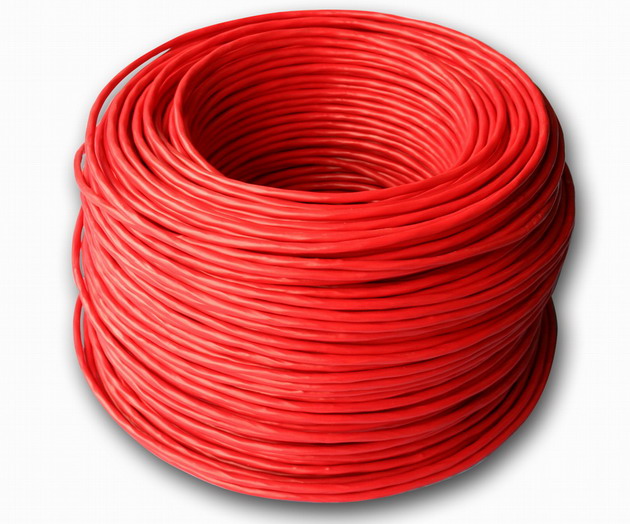

JTW-LD线型感温电缆

  一、概述  JTW-LD-L805线型感温火灾探测器是一种新型可重复使用报警产品，其报警温度根据配接的线型感温电缆设定为85℃报警，其主要性能指标达到发达国家同类产品的先进技术水平,执行标准：GB16280-2005。  探测器由感温电缆、接口模块和终端模块三部分组成。探测器采用继电器无源触点接线方式，可对应输出一组火警继电器触点报警信号，方便与任意厂家的N+1线制火灾报警控制系统配套使用。它适用于大型电缆隧道、公路铁路地铁隧道、油类火灾、高举架大空间场所、内燃机车、船舰、大型野外变压器、飞机库等场所。

1.探测器特点      JTW-LD-L805线型感温火灾探测器采用全新的工艺技术，其主要特点简述如下：  （1）当火灾扑灭后，由于探测器线芯之间的阻值可以恢复到常温时的阻值，因此           探测器可以重复使用。  （

2） 探测器线径细小、柔软，有利于敷设在各种场所，方便施工。

（3） 探测器的接口模块设计有先进的信号解码处理电路，输出信号采用火警、故障无源触 点组合方式，方便配接任何火灾报警联动控制系统。

（4） 属于空间探测，对于大空间火灾具有良好的灵敏度。

（5） 探测器布线容易，安装方便，抗机械损伤、电磁干扰能力强。

 2.探测器应用范围  线型感温火灾探测器具有很强的抗环境干扰特性，可以很好的应用于工业领域以及其他特殊领域的许多场所。尤其可以用于不能采用其他形式探测器的场所，另外探测器维护工作量低的特性还提供了人员不便于靠近或对人体有危害场所的火灾探测解决方案。探测器主要的适用范围包括：  ◆电缆设施：如电缆隧道、电缆竖井、电缆夹层、电缆桥架等； ◆油类设备区：如液压站、润滑油库、油灌区等；

  ◆皮带传输类：如运煤、运料皮带、自动化生产线等；  ◆电力设施：配电装置、开关设备、变压器、变电站电力切换装置等； ◆化学品储存及生产工厂； ◆高举架仓库、货架库、粮库等； ◆石油钻井平台区域； ◆工业过程及材料输送系统； ◆桥梁、码头及海运船只等； ◆飞机库及其他开阔空间；  ◆计算机房、电气控制室以及其他洁净厂房等； ◆需特殊防火设计的其他设施或区域

  3.1 基本原理  JTW-LD-L805线型感温火灾探测器接口模块与一定长度的线型感温火灾探测器和终端模块连接使用，模块内设信号处理电路，对探测器进行连续的监视，对于异常情况造成的探测器温度升高和开路、短路情况，接口模块能对其进行综合判断处理，分别驱动火警、故障输出电路。 3.2 功能特点  ★可实现一级报警信号输出，报警阈值不受探测器长度变化的影响。  ★可以监视探测器的开路、短路故障，报警阈值为85℃的产品响应时间在15S以内。 ★具有系统自学习功能，对环境温度变化进行自动补偿。 ★完全电气隔离设计，提高了系统的抗干扰能力。  ★连接接口：火警信号与故障信号合成为两线(N+1线制接口)输出，可与任意厂家的N+1线制火灾报警控制系统进行连接。  ★模块盒体具有很好的防尘防水性能。其防护等级达到IP65，抗冲击性能达到IK 07，保证信号处理电路工作正常。 3.3 技术指标

项   目 参   数 项   目 参   数 工作电压 DC20～30V 静态监视电流 ≤30mA 故障状态电流  ≤15mA 火警动作电流 ≤40mA 火警、故障继电器触点容量  1A/24VDC 响应时间 <15s(1米受热)  环境温度 -10℃～+60℃  环境湿度 ≤92%RH 最小报警长度 1米  最大使用长度  200米  外型尺寸 （158 X 90 X 61）mm  颜色 银白色盒体，深蓝色面膜 重量  385g  指示灯  火警、运行、故障指示

JTW-LD系列缆式线型定温火灾探测器和JTW-LCD系列缆式线型差定温火灾探测器，开关量感温电缆，模拟量感温电缆，不可恢复式感温电缆，可恢复式感温电缆，定温感温电缆，差定温感温电缆及配套线型感温探测器专用夹具，感温电缆夹具，消防感温电缆夹具，微机调制器，终端处理器。

产品涵盖全系列包括：感温电缆、消防感温电缆、不可恢复式缆式线型定温火灾探测器、可恢复式缆式线型定温火灾探测器、可恢复式缆式线型差定温火灾探测器、开关量感温电缆、模拟量感温电缆、缆式线型火灾探测器、开关量线型感温探测器、模拟量线型感温探测器,差定温感温电缆、感温电缆夹具、消防感温电缆夹具、线型感温探测器专用夹具的70度报警系列，85度报警系列，105度报警系列，138度报警系列，180度报警系列，多级报警系列，差定温报警系列的线型火灾探测器及配套的微机调制器、信号转换盒、终端处理器、接线盒、终端盒等。产品符合《线型感温火灾探测器技术要求及实验方法》GB16280-2005及最新修改单的技术要求。

JTW-LD、JTW-LCD系列缆式线型火灾探测器

应用范围：

JTW-LD系列、JTW-LCD系列产品可广泛应用于涵盖电力、钢铁、石化、交通、酿酒、矿山、通信、等行业的电厂、钢厂、铝厂、选煤厂、矿井、电站、变压器、变电所、油库、油罐、化工储罐、气罐，液压站，润滑油库，燃油锅炉，燃气锅炉，喷漆房、冶金、配电盘、石化工厂、飞机库、仓库、大型纪念馆、展览馆、古建筑、大型商场、机场、造船、医院、地铁等工矿、企业的电缆隧道、电缆竖井、电缆沟、电缆桥架、线槽、电缆夹层、传输带、开关柜、电控设备以及室内外大型仓储设备、易爆堆垛的火灾探测报警。

线型感温探测器可与任何火灾自动报警厂家生产的报警设备进行配接，实现探测报警功能。

产品特点：

JTW-LD系列、JTW-LCD系列缆式线型火灾探测器

1、由缆式热敏缆线、接线盒、终端盒组成；

2、该产品工程成本低廉、安装灵活方便；

3、该产品可直接和保护物体接触，其保护距离长、范围广；

4、该产品可长期在水淋条件下使用，且具有较好的耐酸、耐碱、耐油和抗腐蚀性能，可应用于粉尘、油烟、腐蚀气体、风速大、空气潮湿等恶劣环境；

5、该产品最大使用长度为200m；

6、该产品最小报警长度为1m；

7、该产品可与任何火灾自动报警厂家进行配接，实现探测报警功能。

线型感温探测器专用夹具、线型火灾探测器专用夹具、消防感温电缆专用夹具、感温电缆专用夹具：

应用范围：感温电缆夹具，消防感温电缆夹具，线型感温探测器夹具可广泛应用于电厂、钢厂、矿场、铝厂、石油化工、变电站、配电盘、油罐等场所的电缆沟、桥架、隧道、变压器、大型油罐、电缆桥架、输送带、电缆沟等钢铁材料结构的缆式线型火灾探测器的安装固定。

使用长度：每米缆式线型火灾探测器配置一套。

产品特点：

1：线型感温探测器专用夹具，可完全满足JTW-LD系列缆式线型定温火灾探测器及JTW-LCD系列缆式线型差定温火灾探测器的安装要求。

2：线型感温探测器专用夹具在安装使用时，无需焊接固定架，无需打孔，采用强磁固定，安装方便，省时省力。

3：线型感温火灾探测器专用夹具解决了以往施工进度慢，劳动强度大的问题，使用方便、快捷。可加快施工速度，且方便后期检测、维修，有效减少了日常维护更换动力电缆过程中对探测器造成的意外损坏。

4：线型感温火灾探测器专用安装夹具可直接与被保护物体接触，其热传导系数高，不会影响到缆式线型火灾探测器的灵敏度。安装在室外设备上时，可防腐蚀、抗老化，方便检测与日常维护。

5：感温电缆夹具，消防感温电缆夹具，线型感温探测器夹具可与任何厂家生产的缆式线型火灾探测器配接。

环境温度：

-10°C～100°C

技术参数：

缆线电阻

0.25~0.35Ω/m

额定动作温度

70                     85               105

不动作温度

52                     63                75

工作温度范围

_30~40               _30~55            _30~70

动作响应时间s

20~30                 ≤30              ≤40

绝缘电阻MΩ

>100

耐压性能

50Hz,500V,1min

耐水性能

可长期在水淋条件下工作

耐酸性能

6%盐酸，96小时

耐碱性能

1%氢氧化钠，96小时

耐油性能

柴油，96小时

主要应用场所：

电缆隧道、电缆廊道、电缆夹层以及其它大型电缆室等电缆类区域；

皮带输送机或系统等；

液压站及润滑油库、油管廊及其它供油系统场所；

电力分布系统：变压器、变电站点（所）、马达控制中心以及其它电力切换装置系统等；

酒库、仓库及货架库等；

工业过程及材料输送系统；

化学品储存工厂；

计算机房、电气控制室以及其它洁净厂房等；

  感温电缆 JTW-LD3缆式线型定温探测器是为了满足市场需求，更进一步提高国内同类产品研制和生产的技术条件，保证在特殊环境条件下国家财产的消防安全而研制的缆式线型定温探测器，与火灾报警控制器配套，可广泛用于电站、油库、石华工厂、飞机库、冶金、矿山等等工矿企业电缆隧道、传输带、电控设备以及室内外大型易爆堆垛的火灾探测器报警。该探测器已通过国家消防产品质量监督检测中心的检测，符和GB16280-2005《线型感温火灾探测器技术要求及实验方法》的技术要求。

     JTW-LD-70-KC82001/85系列不可恢复缆式线型定温火灾探测器（以下简称探测器）是一种具有稳定、可靠、价格低廉特点的缆式线型定温探测器，技术性能指标符合GB16280-2005《线型感温火灾探测器》及1号修改单的内容，该探测器由感温电缆、电缆接线盒、终端盒三部分组成，采用无源触点输出方式，可方便地与其它厂家的火灾报警控制器配套使用，广泛应用于电缆廊道等工业场合。

二、工作原理

  感温电缆一端经电缆接线盒接入报警控制系统的输入模块，另一端接终端盒；在报警温度以下时感温电缆不动作，当环境温度高于报警温度时，感温电缆动作并向输入模块提供一个闭合信号进行报警。

三、产品特点：

    1.由热敏缆线、接线盒、终端盒组成。

    2.敏感元件为一种特殊电缆，简称热敏电缆，电缆由两根包有热敏绝缘材料的弹性钢丝、普通导线、紧箍带和护套组成。

    3.当其保护的某一部位或某一点的温度上升到热敏电缆的额定动作温度时，两钢丝间绝缘状态产生变化，产生报警信号。

    4.工程成本低廉、安装方便灵活，可直接和保护物体接触，其保护距离长、范围广。

    5.该探测器的报警距离时间适当，动作温度稳定可靠。

    6.该电缆可长期在水林条件下使用，且具有较好的耐酸、耐碱、耐油和抗腐蚀性能，可应用于粉尘、油烟、腐蚀气体、电磁干扰强、风速大、空气潮湿等恶劣环境。

   7.火警以无源触点形式输出；

   8. 感温电缆采用双绞结构，抗机械损伤、抗电磁干扰能力强；特别适用于冶金、电力、石油化工等工业场所的火灾探测。

四、技术参数：

     环境温度： 信号转换器工作环境温度-10℃～50℃，感温电缆工作环境温度-30℃～50℃

     定温报警温度：

     JTW-LD-70-KC82001/85 报警温度 70℃

     JTW-LD-85-KC82001/85 报警温度 85℃

     JTW-LD-105-KC82001/85 报警温度 105℃

     JTW-LD-138-KC82001/85 报警温度 138℃

    长期工作相对湿度： ≤98%，无凝水

    火警信号输出： 无源触点形式输出；

感温电缆厂家提供消防感温电缆型号匹配表　　欢迎来电咨询

JTW-LD-HW1000A/105，JTW-LD-LY/I ，JTW-LD-HW1000A/70，JTW-LD-TSD1005,JTW-LD-HW1000A/85，JTW-LD-HW3000A/105，JTW-LD-HW3000A/85，JTW-LD-ZX40A/85，JTW-LD-HAT1001/85 ，JTW-LCD-ZX90，JTW-LCD-ZX90A，JTW-LD-ZX50A，JTW-LD-TSD1004,GST-DL1000/105，JTW-LD-105(85)-SL-D500 ，GST-DL1000/85，JTW-LD-85/105-889 ，GST-DL3000/105，JTW-LD-FC200-70-85，JTW-LD-TY3001,JTW-LD-FC100-105，JTW-LDB100-85,JTW-LDB100,JTW-LD-FC100-138，PHSC-155-EPR, PHSC-190-EPN,PHSC-190-EPR,PHSC-220-EPC,PHSC-220-EPR, PHSC-356-EPR,,JTW-LD-FC100-70，JTW-LD-FC100-85，JTW-LD-85-887 ，JTW-LD-FC200-105-138，JTW-LD-FC200-85-105，JTW-LCD-FC500，JTW-LD-FC300B，JTW-LD-FC300C，JTW-LD-FC700B，JTW-LD-FC700C，,JTW-LD-TSD1005,JTW-LD-K82017F,PHSC-155-EPC，PHSC-190-EPC，PHSC-280-EPC，ZD-1， JTW-LD-TSD1002,JTW-LD-TSD1003,JTW-LD-SF1001/105，JTW-LD-85-SL-D100 ，JTW-LD-SF1001/85，JTW-LD-SF600/105，JTW-LD-SF600/85，JTW-LD-L805，JTW-LD-L805/70，JTW-LD-L806,FBG1550，DTS200-240，JTW-LD-K82017F，JTW-LD-KC82001/105，JTW-LD-KC82001/138，JTW-LD-KC82001/70，JTW-LD-KC82001/85，JTW-LD-KC2002，JTW-LD-85/105-LY601，JTW-LD-85/138-LY601，PHSC-280-EPR ，PHSC-6893-TR1 ，PHSC-356-EPC ，JTW-LDB-100 ，JTW-LD3-I，JTW-LD3-Ⅱ，JTW-LD3-Ⅲ，JTW-LD-102，JTW-LD-103，AT810，JTW-LCD-SX6229，JTW-LD-SX6225，JTW-LD-SL-D200 ，JTW-LD-SX6225，JTW-LD-SX6226，H8045N ，JTW-LD-SX6226，JTW-LD-85-SL-D1000，JTW-LCD-SL-D8000，JTW-LD-SL-D6000，JTW-LD-SL-D1000A/85，H8040N ，JTW-LCD-SL-D8000A，JTW-LD-SL-D6000A，JTW-LD-GE616E/105，JTW-LD-70/85-SL-D500 ，JTW-LD-GE616E/85，JTW-LD-70-SL-D100， JTW-LD-WJ2000，JTW-LD-TY2002，SL-D100,JTW-LD-TY2003, JTW-LD-70-887 ，JTW-LD-TY2002/SW，JTW-LD-TY2003/85，JTW-LD-SF800 ，JTW-GCD-TY1003，JTW-LCD-TY6001，JTW-LD-TY3002，JTW-LD-105-SL-D100 ，JTW-LD-TY3001，JTW-LD-TY3003，TGW-300D，JTW-LD-85-8687，JTW-LD-9697，JTW-LD-9697A，JTW-LD-ZC100-105，JTW-LD-ZC100-138，JTW-LD-SF1001/85 ，JTW-LD-ZC100-70，JTW-LD-SA/85/V ，JTW-LD-Z C100-85，JTW-LD-ZC100-85，JTW-LD-SL-D600 ，JTW-LCD-ZC500，JTW-LCD-ZC500A，JTW-LD-ZC302，JTW-LD-ZC303，JTW-LD-ZC30C，JTW-LD-HSD200，JTW-LD-HSD300，JTW-LD-HSD401，JTW-LD-HSD402，JTW-LD-HSD403，JTW-LCD-HSD501，JTW-LCD-HSD502，JTW-LCD-503，JTW-LCD-HSD601，JTW-LCD-HSD602，JTW-LCD，JTW-LD，

欢迎广大客户订购或咨询。订购咨询电话：0550-7723889   手机：18909608445  13955098145
